  产品展示 首页>>产品展示>>>>蝶阀系列1

对夹式金属硬密封蝶阀

点击放大
产品型号:
D373
产品报价:
产品特点:
三精(蝶阀)系列>>对夹式金属硬密封蝶阀
上一个产品:D41X/F手动蝶阀,蜗轮传动法兰式蝶阀
下一个产品:SD343X蜗轮传动法兰式伸缩蝶阀
  D373对夹式金属硬密封蝶阀的详细资料:

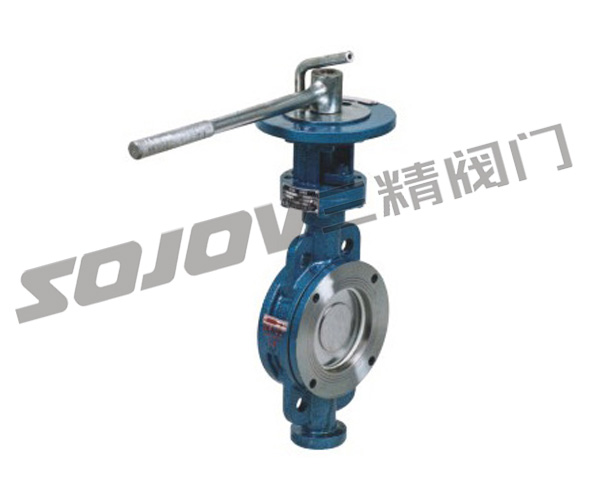

蝶阀:D73H对夹式硬密封蝶阀

放大图片

D73H对夹式硬密封蝶阀详细信息:

D73H型手动对夹式硬密封蝶阀

硬密封蝶阀号:D73H

硬密封蝶阀公称通径:50MM-150MM

硬密封蝶阀使用压力:1.6MPA -2.5MPA

硬密封蝶阀连接方式:对夹式

硬密封蝶阀形式: 手动

硬密封蝶阀主要功能:起开关作用

硬密封蝶阀使用介质:水  油品 蒸汽

硬密封蝶阀材质:铸钢  不锈钢

硬密封蝶阀标准:机械部标准或定做非标

硬密封蝶阀概述:

三精蝶阀适用于食品、医药、石油化工、工业环境及高层建筑和管道上作调节流量和截断流体zui佳装置。

硬密封蝶阀结构特点:

本蝶阀及吸收,消化国外技术,并结合国内用户意见和产品中积累的经验而精心研制的新一代产品。

采用三维偏心结构,阀门密封圈采用弹性金属圈,使蝶板同阀体密封面均匀可靠接触,可达到气密封无泄露;

结构独特,操作灵活、省力、方便、使用寿命长;

耐高温、耐腐蚀、耐磨损的三维偏心。

硬密封蝶阀主要技术参数

公称通径
DN(mm)
50-1200
公称压力
PN(MPa)
1.0
1.6
2.5
4.0

试验压力
PS(MPa)
强度试验
1.5
2.4
3.75
6.0
密封试验
1.1
1.76
2.75
4.4
适用介质

水、蒸汽、油品、酸类腐蚀性等
适用温度

-40℃-600℃

硬密封蝶阀主要零部件材料

名称
材     料
阀体
铸钢、不锈钢、铬钼钢

蝶板
铸钢、化合金钢(镀硬铬)不锈钢、铬钼钢
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
密封圈

不锈钢、聚内脂、抗磨材料、氟塑料
填料

柔性石墨




 硬密封蝶阀连接尺寸(1、P、R)

通径DN
L
D1
D2
Z-φd
H
HO
D
L2
Wt/Kgs
50
43
125
99
4-18
105
350
90°
280
9
65
46
145
118
4-18
115
370
90°
280
11
80
49
160
132
8-18
125
380
45°
280
15
100
56
180
155
8-18
140
420
45°
280
18
125
64
210
185
8-18
170
470
45°
330
22
150
70
240
210
8-23
180
500
45°
330
25

硬密封蝶阀连接尺寸(1、P、R)

通径DN
L
D1
D2
Z-φd
H
HO
D
L2
Wt/Kgs
50
43
125
99
4-18
105
350
90°
280
10
65
46
145
118
4-18
115
370
90°
280
12
80
49
160
132
8-18
125
380
45°
280
16
100
56
180
155
8-18
140
420
45°
280
20
125
64
210
185
8-18
170
470
45°
330
24
150
70
240
210
8-23
180
500
45°
330
27

蝶阀订货主要事项:

蝶阀介质压力等级内泄漏率阀门尺寸连接方式标准zui大耐温zui大耐压zui大流量/每小时,闸阀阀体材质转动方式(手柄/蜗

轮)内部阀体结构蝶阀工作原理安装说明等相关技术资料

当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把

关。
